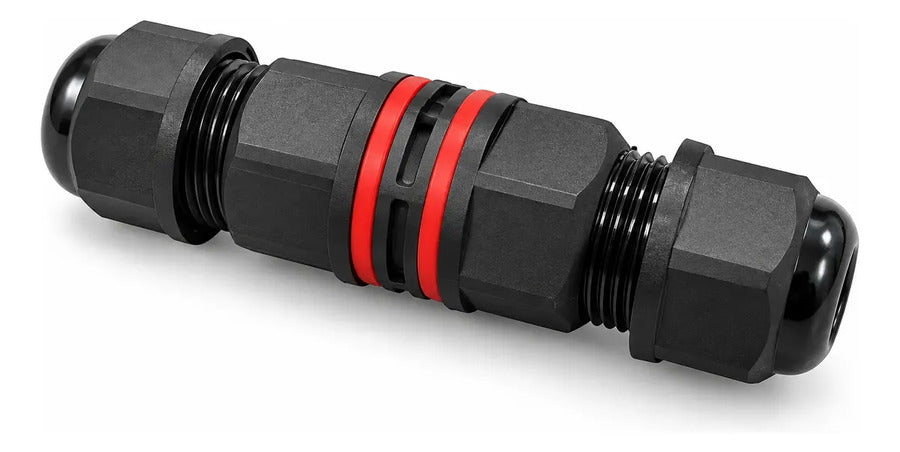

Conector Eléctrico Estanco Impermeable Cn11-3 - Ip68

CONECTOR ELÉCTRICO IMPERMEABLE CN11 – IP68

 Conector eléctrico impermeable modelo CN11, diseñado para realizar uniones de cables de forma segura y protegida contra el ingreso de agua y polvo.

 Su diseño cilíndrico compacto, con cuerpo de plástico aislante, juntas de sellado y tuercas prensacables, permite realizar conexiones eléctricas en instalaciones interiores y exteriores.

Cuenta con una bornera interna con tornillos que facilita la conexión de los conductores.

CARACTERÍSTICAS TÉCNICAS Modelo: CN11

 Corriente nominal: hasta 20 A                                                                                                                        Tensión nominal: 450 V AC                                                                                                                               Grado de protección: IP68                                                                                                                                      Temperatura de trabajo: -30 °C a +90 °C                                                                                                          Sección de conductores admitida: 0,5 a 4 mm²                                                                                           Diámetro exterior del cable: 6 a 10 mm                                                                                                             Sistema de conexión: bornera interna con tornillos Sistema de cierre: rosca con prensacables                   Material: plástico aislante                                                                                                                                 Color: negro                                                                                                                                                     Ciclos de conexión: 500 o más, según catálogo Longitud aproximada: 89,4 mm Diámetro exterior máximo aproximado: 26,5 mm

VENTAJAS Protección IP68 contra el ingreso de agua y polvo.                                                                      Permite realizar empalmes eléctricos protegidos.                                                                                          Cuerpo desmontable para facilitar la instalación.                                                                                                   Sistema de conexión mediante tornillos.                                                                                                               Prensacables en ambos extremos para sujetar los cables.                                                                                   Diseño compacto y resistente.                                                                                                                                  Adecuado para aplicaciones interiores y exteriores.

APLICACIONES Ideal para conexiones eléctricas en:Iluminación exterior y jardines                                                . Instalaciones eléctricas expuestas a la humedad.                                                                                        Sistemas de iluminación LED. Equipos eléctricos y cableados. Instalaciones industriales y comerciales. Empalmes que requieran protección contra agua y polvo.

INSTALACIÓN Desenroscar los extremos del conector.                                                                                Introducir los cables por las tuercas prensacables.                                                                                             Pelar los conductores según las necesidades de la bornera.                                                                                   Conectar los cables a los terminales correspondientes y ajustar los tornillos.                                                           Ensamblar nuevamente el conector.                                                                                                              Ajustar correctamente las roscas y prensacables para asegurar el sellado.

IMPORTANTE: El grado de protección IP68 depende del correcto montaje, del ajuste de las juntas y de utilizar cables con el diámetro exterior admitido.                                                                                                              La instalación debe realizarse con la alimentación eléctrica desconectada.

CONTENIDO DE LA PUBLICACIÓN 1 conector eléctrico impermeable CN11 completo.
