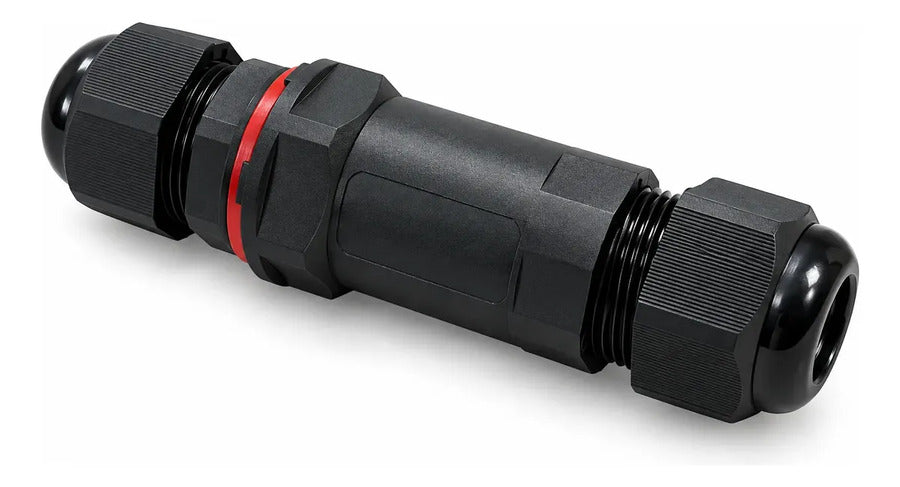

Conector Eléctrico Impermeable Cn13-3 - Ip68 - 3 Polos - 32a

CONECTOR ELÉCTRICO IMPERMEABLE CN13-3 – IP68 – 3 POLOS – 32A

Conector eléctrico impermeable de alta corriente, modelo CN13-3, diseñado para realizar empalmes eléctricos seguros en instalaciones donde se requiere protección contra el agua, la humedad y el polvo.

Cuenta con un cuerpo cilíndrico de material aislante, sistema de cierre roscado, prensacables en ambos extremos y una bornera interna desmontable de 3 polos con conexión mediante tornillos

Su grado de protección IP68 lo hace especialmente adecuado para instalaciones eléctricas en exteriores y ambientes exigentes, siempre que se instale y selle correctamente.

ESPECIFICACIONES TÉCNICAS

Modelo: CN13-3                                                                                                                                                      Serie: CN13-D3                                                                                                                                                        Tipo: Conector eléctrico impermeable recto                                                                                                        Cantidad de polos: 3                                                                                                                                            Corriente nominal: 32 A                                                                                                                                        Tensión nominal: 450 V CA                                                                                                                                   Grado de protección: IP68                                                                                                                                    Temperatura de trabajo: -30 °C a +90 °C                                                                                                           Sección de conductor admitida: 1 a 6 mm                                                                                                        Diámetro exterior del cable: 6 a 16 mm                                                                                                               Sistema de conexión: Bornera interna con tornillos                                                                                                  Cantidad de entradas de cable: 2                                                                                                                  Sistema de cierre: Rosca con prensacables                                                                                                       Color: Negro

MEDIDAS

Largo total: 112 mm                                                                                                                                            Diámetro exterior máximo: 34 mm                                                                                                                    Diámetro del cuerpo: 28 mm                                                                                                                        Diámetro de entrada para cable: 6 a 16 mm

CARACTERÍSTICAS PRINCIPALES

Protección IP68 contra el ingreso de polvo y agua.                                                                                  Capacidad de corriente de hasta 32 amperios.                                                                                          Compatible con conductores de 1 a 6 mm².                                                                                                   Permite conectar 3 conductores eléctricos.                                                                                                         Bornera interna desmontable con ajuste por tornillos.                                                                                  Prensacables roscados en ambos extremos.                                                                                                      Junta de sellado para proteger la conexión.                                                                                                    Diseño compacto, resistente y reutilizable.                                                                                                                 No requiere soldaduras.

APLICACIONES

Desenroscar las tapas de ambos extremos.                                                                                                            Introducir los cables a través de los prensacables.                                                                                                    Retirar la bornera interna del cuerpo. Pelar los conductores y conectarlos a los terminales correspondientes. Ajustar firmemente los tornillos de conexión.                                                                                                  Volver a colocar la bornera dentro del cuerpo.                                                                                                Cerrar el conector y ajustar correctamente ambos prensacables para garantizar el sellado.

CONTENIDO DE LA PUBLICACIÓN

1 conector impermeable CN13-3 completo.                                                                                                            1 bornera interna desmontable de 3 polos.                                                                                                      Tapas roscadas, prensacables y elementos de sellado.

IMPORTANTE

Para mantener el grado de protección IP68, utilizar cables con diámetro exterior compatible (6 a 16 mm) y asegurar el correcto cierre de todas las piezas. La instalación debe realizarse con la alimentación eléctrica desconectada y respetando los límites de corriente, tensión y sección de conductor especificados.
