Derivación Eléctrica Estanca Impermeable Y1-3 Ip68 3 Vías

DERIVACIÓN ELÉCTRICA IMPERMEABLE Y1-3 IP68 – 3 POLOS – 24A – 450V

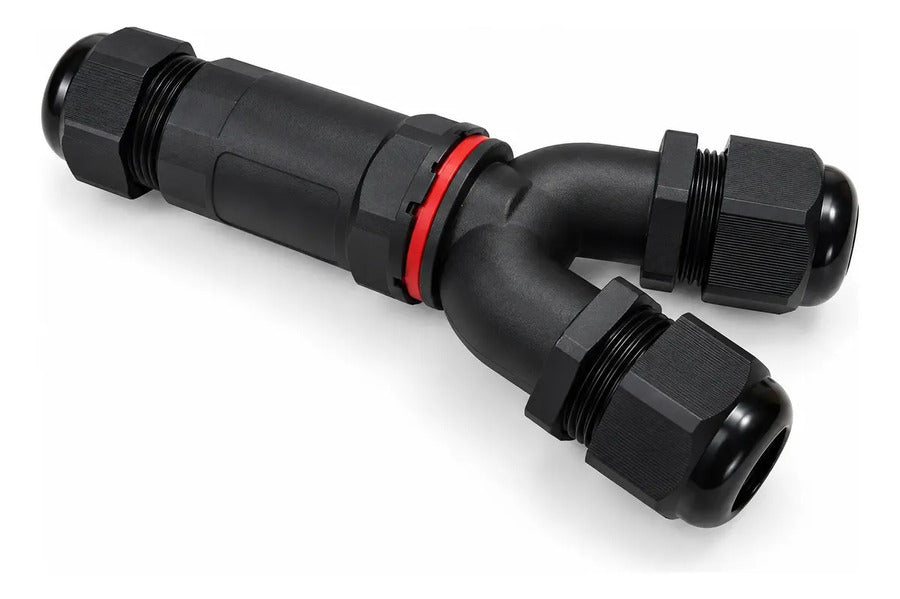

Conector eléctrico impermeable en forma de Y, diseñado para realizar conexiones y derivaciones eléctricas de forma práctica, segura y protegida contra el ingreso de agua y polvo.

Su diseño de tres vías permite conectar y derivar cables eléctricos mediante una bornera interna de 3 polos con terminales de tornillo.

Cuenta con carcasa desmontable, juntas de sellado y tres prensacables que proporcionan una excelente sujeción y protección de los conductores.

Ideal para instalaciones eléctricas interiores y exteriores, especialmente en lugares expuestos a humedad, lluvia o polvo.

CARACTERÍSTICAS TÉCNICAS

Modelo: Y1-3                                                                                                                                                          Tipo: Conector eléctrico impermeable en Y                                                                                                              Grado de protección: IP68                                                                                                                                        Cantidad de polos: 3                                                                                                                                      Corriente nominal: 24 A                                                                                                                                    Tensión nominal: 450 V AC                                                                                                                                Sección de conductor admitida: 1 a 6 mm²                                                                                                  Diámetro exterior del cable: 6 a 16 mm                                                                                                         Sistema de conexión: Bornera interna con tornillos                                                                                    Cantidad de entradas para cables: 3                                                                                                      Temperatura de trabajo: -30 °C a +90 °C                                                                                                              Material exterior: Plástico aislante                                                                                                                    Color: Negro                                                                                                                                                 Montaje: Carcasa desmontable con cierre roscado Uso: Interior y exterior

PRINCIPALES VENTAJAS

 Protección IP68 contra el ingreso de agua y polvo.                                                                                      Permite realizar derivaciones eléctricas en forma de Y.                                                                                  Admite conductores de 1 a 6 mm².                                                                                                               Bornera de 3 polos con tornillos para una conexión firme.                                                                                Tres prensacables para sujetar y sellar los cables.                                                                                          Carcasa desmontable que facilita la instalación.                                                                                             Diseño compacto y resistente.                                                                                                                      Permite realizar conexiones sin necesidad de empalmes expuestos.                                                        Adecuado para instalaciones donde se requiere protección contra la humedad.

APLICACIONES

 Instalaciones eléctricas exteriores.                                                                                                              Iluminación de jardines y patios.                                                                                                                 Conexión de luminarias LED.                                                                                                                       Sistemas de iluminación decorativa.                                                                                                     Derivaciones de cables eléctricos.                                                                                                            Instalaciones en ambientes húmedos.                                                                                                     Conexiones eléctricas protegidas contra lluvia y polvo.

SISTEMA DE CONEXIÓN

 El conector dispone de una bornera interna de 3 polos con terminales de tornillo.                                         Para realizar la instalación: Desenroscar y retirar la carcasa del conector.                                                  Introducir los cables a través de los prensacables.                                                                                             Pelar los conductores y conectarlos a los terminales correspondientes.                                                       Ajustar correctamente los tornillos de la bornera.                                                                                           Volver a ensamblar la carcasa.                                                                                                                        Ajustar los prensacables para garantizar el sellado.

CONTENIDO DE LA PUBLICACIÓN

 1 conector impermeable Y1-3 completo.                                                                                                      Bornera interna de 3 polos.                                                                                                                              Carcasa desmontable.                                                                                                                                      Juntas de sellado.                                                                                                                                                 Tres prensacables.

IMPORTANTE

 La sección de conductor admitida es de 1 a 6 mm².                                                                                          Esta medida corresponde al área de la sección del conductor eléctrico, no al diámetro exterior del cable. El diámetro exterior del cable debe encontrarse dentro del rango de 6 a 16 mm para permitir un correcto ajuste de los prensacables.                                                                                                                                             Para conservar la protección IP68 es indispensable instalar correctamente las juntas y ajustar todas las conexiones roscadas. La instalación debe realizarse con la alimentación eléctrica desconectada y respetando las especificaciones del producto.
